液冷板温度流量压力测试配套-高低温液冷测试机
液冷板是电池热管理液冷功能模块的核心零部件。在电动汽车中,冷却系统主要包括对驱动电机、车辆控制器和DC/DC 等部件冷却和对动力电池和车载充电器冷却液冷板是电池包液冷系统中关键的零部件之一,电池工作产生多余热量,热量通过电池或者模组与板型铝质器件表面接触的方式传递,最终被器件内部流道中通过的冷却液带走,这个板型铝质器件就是液冷板
什么是液冷板?液冷板是通过冷板(通常为铜铝等导热金属构成的封闭腔体)将发热器件的热量间接传递给封闭在循环管路中的冷却液体,通过冷却液体将热量带走的一种形式 。
液冷板高低温压力流量测试的目的性:
第一散热功率大;
第二靠性高,确保冷板密封;
第三散热设计精准避免系统内温差过大;
第四严格控制冷板重量,避免严重拉低系统能量密度的冷却系统。
液冷板连接测试方式:
连接水冷机与电池液冷系统,且进、出口需要预先安装精密压力传感器(或其他精密压力测量装置)
b按照测试要求设置水冷机出液口温度:-20℃│-10℃│0℃│15℃│25℃;流量:2 L/min│5 L/min│12 L/min│14 L/min│16 L/min;
c.待温度(变化不超过1 ℃/min)│流速(变化不超过 0.1L/min)稳定,记录不同温度、流量状态下的流阻在液冷板测试组合系统中高低温液冷测试机是重要的组成部分:

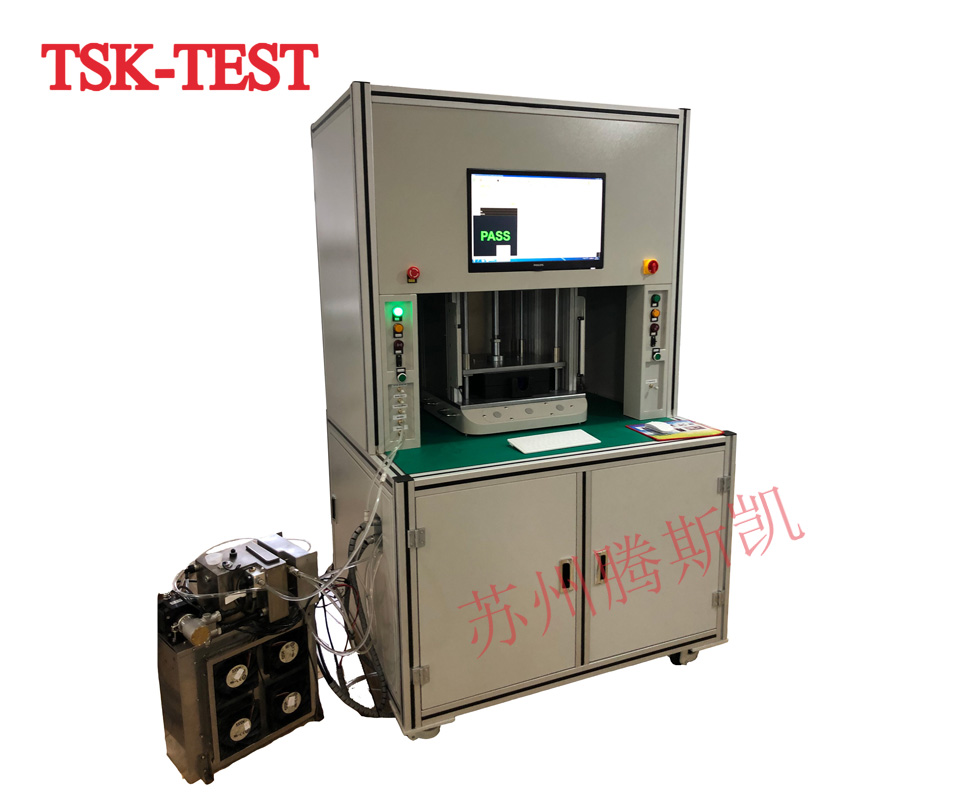

高低温液冷测试机
低温液冷测试机
主要运用于新能源行业,芯片行业等需要液体作为冷却和恒温介质的功能件可靠性测试的装置:
低温液冷测试机
对被测件的循环液温度进行管控,提供高温或低温的高精度液体给被测件进行温度的可靠性验证.不同液体温度可控制范围:-40℃~~100℃(乙二醇水溶液),-80℃~~200℃(导热油).系统支持线性可程式控温模式.线性过程中控温精度:±0.5℃,恒温状态控温精度:±0.2℃.
低温液冷测试机
对输送到被测件的液体压力进行管控,提供不同压力给被测件对被测件的运行压力进行可靠性测试.液冷过程系统同步支持被测件不同温度下的压降进行测试数据采集.压力控制范围:1.0bar~~1.0bar,出液压力控制精度:±0.1bar.
低温液冷测试机
对被测件的进液流量进行管控,通过测试系统设定不铜流量的方式对被测件进行流量变化的可靠性测试.流量控制范围:0.9L/MIN~~18/MIN(或约定范围),流量控制精度:±0.1L/MIN(或约定精度)
