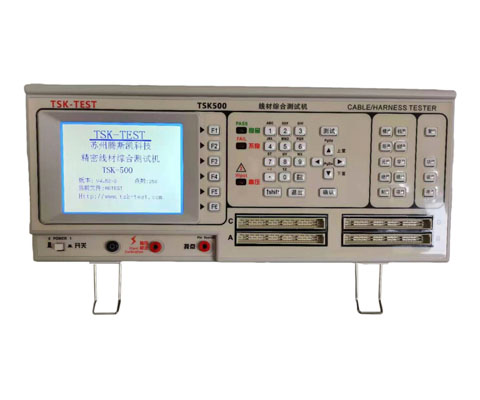

精密线材测试仪TSK500
特点说明
· 机台提供两线或四线式测量法
· 四线式电阻精确度高
· RF线专业测试，电容测试准确
· 最长可以测试200米线。
· 提供320*240 LED 显示屏
· 最高交流1000V , 直流1500V电压
产品型号分类：
|
型号 |
规格 |
量测方式 |
|
TSK500A |
AC-700,DC-1000 |
两线式 |
|
TSK500B |
AC-1000,DC-1500 |
两线式 |
|
TSK500D |
AC-1000,DC-1500 |
四线式 |
测试功能：
|
测试项目 |
符号 |
范 围 |
|
断/短路 |
o/s |
2KΩ ~ 50KΩ |
|
导通阻抗 |
Cond. |
0.01Ω ~ 50Ω/1毫欧~50欧（四线式） |
|
电阻 |
R |
0.1Ω ~ 1MΩ |
|
电容 |
C |
10pF ~ 1uF |
|
二极体 |
D |
0 ~ 7V |
|
绝缘电阻 |
Is. |
1MΩ ~ 1000MΩ |
|
交流耐压 |
IL |
0.01mA ~ 5mA |
|
瞬间导通阻抗 |
Int. cond. |
0.1Ω ~ 50Ω |
|
瞬间断短路 |
Int.O/S |
2KΩ-50KΩ |
|
耐压\绝缘 |
直流高压 200-1500V 交流耐压 100-1000V (100V 解析) | |
|
测试方式 |
一般 / 单边 / 点测 / 循序 | |
|
信号接口 |
Handler / Rs232 / Print | |
|
测量及扫描方式 |
串联/并联 短路启动测试 | |
|
判定方式 |
良品和不良品 (led) . 扬声器 | |
|
锁定模式 |
标准锁定 / 密码锁定 | |
|
触发模式 |
自动 / 手动 / 连续 / 外部 | |
|
记忆装置 |
1024KB | |
|
综合讯息 |
电源 220V ±10% 60Hz (选购 110V 50Hz) 消耗功率: ≤100W 温度 : -10℃ ~ 35℃ 湿度: RH≤ 75% 尺寸 : 425*190*350 (64p or 128P) /
425*240*350 (256P) 重量 : 13KG(64p) / 14KG(128p) /
18KG(256p) 显示屏: 320*240 Led | |
订购信息
TSK500A /B 两线式精密线材测试仪 测试点数选购：
128/256/512/1024
TSK500D 四线式精密线材测试仪 测试点数选购：
64/128/256
标准配件
CT-100 测试牛角 CT-101 30CM-64PIN排线
P-01 寻点笔 电源线/说明书/出厂报告
