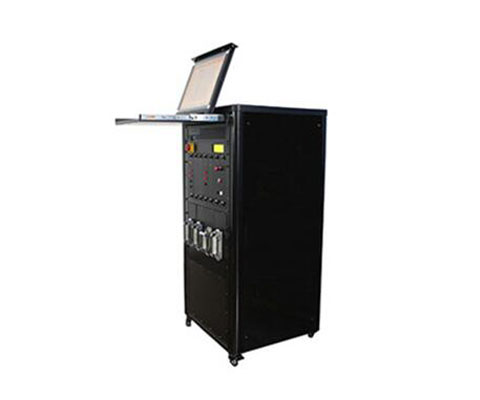

高压线束综合测试仪

高压线束综合测试仪

产品特点说明:.精密四线式量测.导通、短路测试.大电压导通测试.大电流导通测试.高电压耐压测试.高电压绝缘测试.完全电脑端控制.自检功能.万用表功能.测试结果可生成详细的测试报告.每个测试点名称定义.
产品详情

  产品特点说明:

  .精密四线式量测 .导通、短路测试

  .大电压导通测试 .大电流导通测试

  .高电压耐压测试 .高电压绝缘测试

  .完全电脑端控制 .自检功能

  .万用表功能 .测试结果可生成详细的测试报告

  .每个测试点名称定义 .多路信号独立控制点

  .电阻、二极管、LED等元件检测

  .可与MES系统对接

  测试规格:

名称

TSK2000A

TSK2000B

TSK2000C

AC耐压

1.5KV

3.6KV

5.0KV

DC绝缘

1.0KV

1.0KV

1.0KV

DC耐压

3.6KV

6.0KV

大电流导通测试

选购

选购

选购

元件测试

选购

选购

选购

测试点位

32点、64点、128点、256点、512点可选

  技术参数:

低电压测试

测试电压; 0.2-40VDC步进0.1V

测试电流; max. 100mA DC

导通测试范围; 0.1mΩ-1kΩ

短路测试范围; 20kΩ-10MΩ

元件测试 (选购)

电阻;

1mΩ-100mΩ(±2%)/

100mΩ-1MΩ(±1%)(满量程)

二极管;

正向电压; <1.0V

反向电压; max. 40V

稳压管;

正向电压; <3.0V

稳压电压; max.35V(±10%)

LED;

正向电压; <4.0V

反向电压; max.40V

备注:以上单个元件的测试可以单独与测试点相连

大电流导通测试;

测试电压;

max.22VDC

测试电流;

50m A-2A

可编程步进10m A

导通测试范围;

0.5Ω-10Ω(±0.5%)

10Ω-1kΩ(±0.5%)

可编程步进0.001Ω

测试时间 ;

保持时间;0-60s,可编程步进100ms

高压绝缘测试

测试电压;

40-1000VDC

编程步进;

10V

测试电流;

max.2mA

绝缘测试范围;

500kΩ-500MΩ(±2%)

500MΩ-2000MΩ(±5%)

2000MΩ-5000MΩ(±10%)

编程步进500kΩ

快速识别电压击穿

高压击穿测试(绝缘强度测试)

电压类型;

DC

测试电压;

最大6KV,步进10V

门限(泄漏)电流;

0.1-5m A,步距0.1m A

上升时间;

0s-65s步进0.1s

保持时间;

0.5s-65s步进0.1s

下降时间;

0s-65s步进0.1s

最大电流限制值Imax可编程范围0.1m A到10m A DC步进0.1m A

最小下冲电流限制值Limit under-shooting Imin 可编程范围0m A to 10m A DC,步进0.01m A

电流类型;

AC 50Hz/60Hz

测试电压;

50-6KVAC步进10V

短路(泄露)电流;

max 10m A

上升时间;

0s-65s步进0.1s

保持时间;

0.5s-65s步进0.1s

下降时间;

0s-65s步进0.1s

最大电流限制值Imax可编程范围0.5m A到10m A AC步进0.1m A

  接口

  Ø 以太网10BaseT 接口连接外置电脑

  Ø 串口

  Ø 操作保护安全电路

  Ø 连接操作指示红/绿灯

  Ø 管脚通道查找探针

设备使用环境要求及占地空间

电源

工作电压;220V AC±10%, 50HZ.

环境条件

温度要求;

操作环境; -10°c to40°c

存储环境; -10°c to+40°c

相对湿度;

操作环境; 30%-85%,非冷凝

占地空间

尺寸规格

(W×H×D)660*600*1200mm

结构要求

电脑操作台和设备为一体式

设备带滚轮和止动装置,便于搬运和固定
