CCS集成母排测试
一. 测试项目：
1. 短断路测试。
2. 温控电阻测试(NTC或PT系例)。
3. 焊接电阻测试(小于60微欧)
4. 交直流耐压测试
5. 直流绝缘电阻测试。
二. 设备特点：
1. 电脑化操作(所有产品规格在电脑端设定)。
2. 导通与高压功能一体测试。
3. 扫码启动
4. 测试完成后数据自动存储。
5. 测试完成后自动打印标签
6. MES对接。
三. 设备规格：
项目<!--?xml:namespace prefix = "o" ns = "urn:schemas-microsoft-com:office:office" /--> | 产品规格 |
测试点位 | 低压点位：72点/126点/252点；高压点位：8通道、16通道、32通道 |
断/短路 | 1KΩ ~ 50KΩ |
导通 | 1uΩ ~ 50.0Ω |
电阻 | Max.10.0MΩ |
绝缘电阻 | 电压：0〜1KV测试范围：1MΩ ~ 10GΩ |
AC耐压 | 电压：100V〜5KV漏电流： 0〜20mA |
DC耐压 | 电压范围：100V〜6KV 漏电流：0~5mA |
测试时间： | 0〜999秒 |

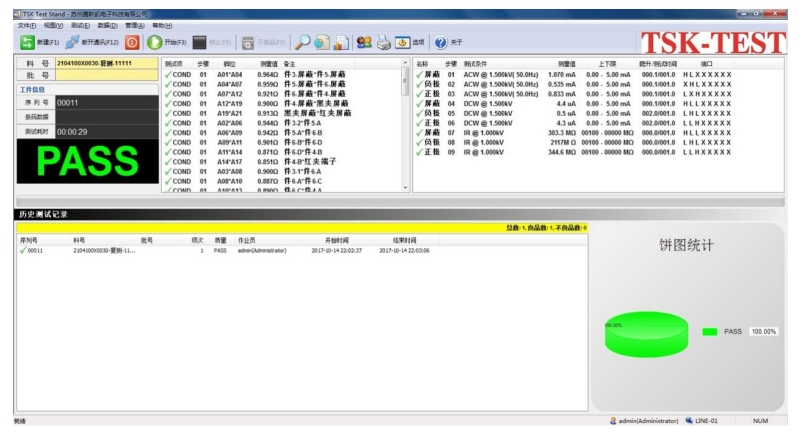

四. 测试界面图：

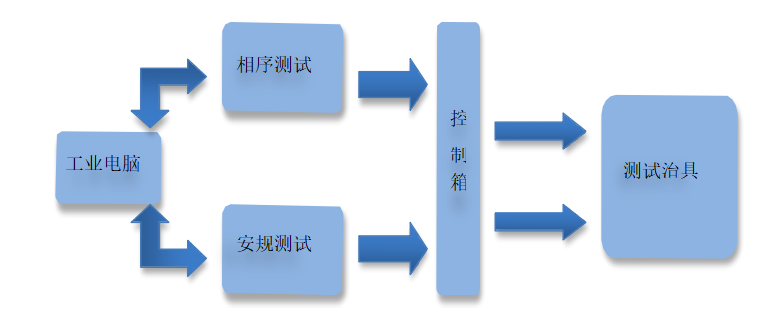

五. 设备架构框图：

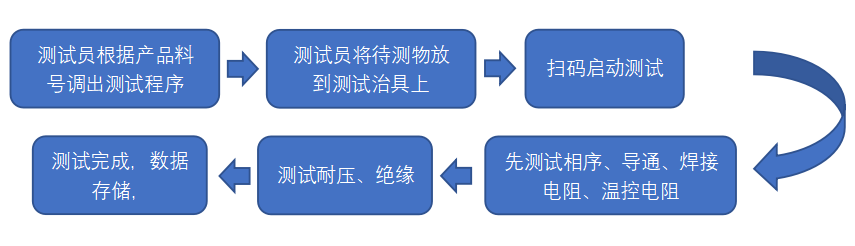

六. 测试流程图：
